DZC系列火工品電阻測量?jī)x概述及選型指南 |
火工品電阻測量?jī)x是應用于火工品電阻測量的通用儀器。
火工品是內部裝有少量藥劑,可在較小的外界刺激能量作用下激發,產生燃燒或爆炸,從而完成點火、傳火、起爆、傳爆、做功等功能的一次性使用的器件和裝置的總稱。它是導彈、火炮等爆炸系統起爆與點火的最敏感的始發能源,因此各種武器系統的安全性和可靠性主要取決于火工品的安全性和可靠性。
低電阻測量?jī)x一般采用四線制測量法(開爾文測量法),其測量原理是:外側的兩根線流過恒定的電流,內側的兩根線測量被測電阻兩端的

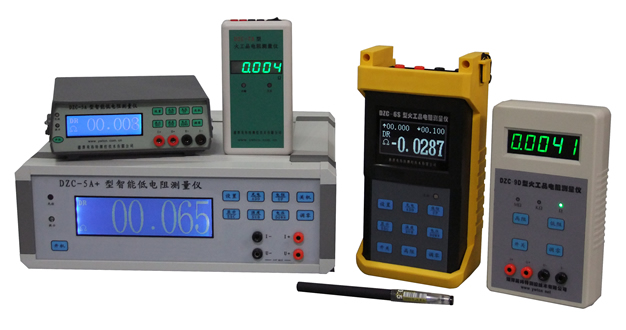

![]() 火工品電阻測量?jī)x是應用于火工品電阻測量的特殊低電阻測量?jī)x器;鸸て返陌踩娏饕话阍跀十到數百毫安不等。為保證安全,國家標準規定測試電流不允許超過10毫安;鸸て冯娮铚y(cè)量?jī)x區別于普通的電阻測量?jī)x的最大不同是:安全性。不僅要求儀器測試電流小,還要求具有完善的保護電路,即使在故障狀態下也不能對被測火工品產生危險。
目前,所有的數字式電阻測量?jī)x都不可避免地使用儲能原件:電容。在故障狀態下,如果沒有完善的保護電路,電容就可能對被測火工品瞬時大電流放電,從而造成危險。市場上一些測試電流較小的低電阻測量?jī)x,正常狀態下測量火工品可能是安全的,但儀器在故障狀態下由于沒有保護電路,就會具有危險性!
另外,有的客戶在含火工品的控制電路的高電阻測試過程中,還在使用傳統的機械式萬用表:MF35型/MF500型。這種萬用表存在安全隱患,因?yàn)樗鼈兊腞x1電阻量程的最大測試電流大于100mA/150mA,已經超過很多點火具的安全電流。測試過程中如果誤用該擋,容易發生危險!
自1989年研制成功第一代火工品電阻測量?jī)x以來,我們始終秉承“故障導向安全”的設計原則。一般儀器的測試電流只有1mA,特殊應用的儀器也只有5mA。儀器測試端口具有“多重冗余”保護電路,在任何工作模式、任何工作狀態下都可以確保安全。即使在理論極端故障情況下,通過被測對象的故障電流也不會超過10mA。在硬件結構上加有空間隔離保護措施。充電電池采用安全性好的鎳氫電池或一次性堿性電池。在計算機通訊接口上則采用光電、電磁全物理隔離措施,確保上位機故障漏電不會對本儀器造成影響。由于具有完備的保護電路和全新的測量方法,儀器甚至可以在被測對象帶電的情況下測量低電阻或直接測量電池內阻。本公司所有儀器的執行標準是:《Q/ZQJ38-01-2020 火工品電阻測量規范》。
為提高測量精度,我們一直潛心研究抗干擾技術,獨創了全新的測量方法:雙向直流測試法、交流方波測試法、雙向比對測試法。采用“閉殼校驗技術”,所有精度修正都由軟件完成,沒有機械調節的器件。儀器的穩定性、可靠性得到提高。儀器在1mA的測試電流條件下,最高分辨率可以達到0.1mΩ,精度達到0.1%。特殊儀器在5mA的測試電流條件下,最高分辨率可以達到10μΩ,精度達到0.1%。DZC的高端系列尤其適合小電阻的鈍感點火具的檢測,能夠及時發現點火具的材料缺陷、焊接缺陷、環境試驗后的損傷等多種問題。
DZC-8、DZC-9系列的幾個型號增加了模擬MF35和MF500型機械萬用表Rx1K電阻檔測量功能。解決了機械萬用表的安全隱患,同時方便了讀數和數據自動化處理。
DZC高端系列工作溫度下限達到-30℃和-40℃,很多型號還有模塊化版本,方便將產品嵌入到用戶系統中去。儀器的溫度、低電壓、高電阻的多測量功能設計,更拓寬了在火工品領域的應用范圍。
關于通道選擇模塊與點位選擇模塊:當用戶被測對象彼此獨立、沒有公共點時,使用通道選擇模塊。例如:多個獨立的點火具的電阻測量。精度要求不高的,可選用二線制通道選擇模塊CH64S1,每個通道選擇模塊有64個通道,每個測量模塊最多可以加載4個通道選擇模塊共256個通道。若對測量精度要求高,可以選用四線制通道選擇模塊CH32S1,每個通道選擇模塊有32個通道,每個測量模塊最多可以加載4個共128個通道。
若被測對象之間存在電氣連接,有公共點時,使用四線制的點位選擇模塊P32SN。例如:電路中存在多個測試點,需要測量它們對地電阻。點位選擇模塊可以在上位機的控制下,非常靈活地將任意測試點接入火工品電阻測量?jī)x。每個點位選擇模塊有32個四線制點位,每個測量模塊最多可以加載4個點位選擇模塊共128個點位。
用戶選用帶全隔離保護的RS232串行通訊接口,加上內置或外置的通道、點位擴展模塊,可以非常方便地由工業計算機組網運行。使用USB擴展RS232接口模塊,可以擴展出多個RS232接口,而每個RS232接口都可以掛載一套多通道或多點位測量系統,從而完成海量通道、點位的自動化測量。用戶根據通訊協議,通過RS232串口向測量?jī)x發出通道號或點位號、工作模式、量程3條指令就可以完成相應測試點的測量工作。免除了大量的軟硬件開發工作,廣泛應用于武器系統靜態參數的測試。
2014年DZC-5成功應用于長征五號運載火箭引爆器測試系統。2018年后又有DZC-7和DZC-9相關產品為軍方的無人機和火箭發射車型號產品提供配套。
全系列儀器也可用于非火工品測量,可以避免一般低電阻測量?jī)x的大測試電流對測試對象的傷害(如:某薄膜型拉斷保護開關,大電流測量后就不能歸批。過去只能進行抽檢,損耗大。使用DZC系列儀器后,做到了無損全檢。);可以避免大測試電流產生的熱效應,尤其適合熱傳感器的電阻測量;小體積、防震、電池供電設計尤其適合野外現場無220V供電的場合使用,能夠應用于車、船、飛機金屬鉚接部位接觸電阻、電機變壓器線圈直流電阻、電纜電阻等多個場合。另外,在各種開關、繼電器、PCB線路、PCB金屬化孔等多種低電阻測量場合均可以很好地替代普通的低電阻測量?jī)x。
DZC-5系列:室溫、多功能、經濟型。
DZC-5S火工品電阻測量?jī)x、DZC-5A智能低電阻測量?jī)x、DZC-5A+智能低電阻測量?jī)x、DZC-5AOEM模塊:采用“雙向直流測試法”。測試電流:1mA,測量范圍:0-2kΩ。最高分辨率:1mΩ,測試精度:0.1%。工作溫度范圍:0 _ +55 ℃。該系列具有:低電阻測量、溫度測量、低電壓測量、充電控制、合格范圍聲光提示、定時關機、可選RS232通訊模塊等多項功能。 DZC-6系列:室溫、高精度、高分辨率、多功能、高性價比
DZC-6S、DZC-6A火工品電阻測量?jī)x:前者是小型防震便攜式,后者是大型臺式。采用“雙向直流測試法”。測試電流:1mA,低電阻測量范圍:0-2kΩ,最高分辨率:0.1mΩ,測試精度:0.1%。高電阻測量范圍:0-20MΩ,最高分辨率:1Ω。工作溫度范圍:0 _ +55 ℃。該系列具有:低電阻測量、高電阻測量、溫度測量、低電壓測量、充電控制、合格范圍聲光提示、定時關機、可選RS232通訊模塊等多項功能。 DZC-7系列:寬溫、單功能、超小便攜式
DZC-7A火工品電阻測量?jī)x:是超小型便攜式單一功能的電阻測量?jī)x。采用“雙向交流方波測試法”。測試電流:1mA,測量范圍:0-200Ω,最高分辨率:1mΩ,測試精度:0.1%。工作溫度范圍:-40 _ +55 ℃。采用3節5#電池供電。 DZC-8系列:寬溫、多通道、多功能、寬量程、高精度、高分辨率
DZC-8M火工品電阻測量?jī)x:是小型防震便攜式,可選內置8通道擴展模塊,實現9通道測量。
采用“雙向直流測試法”。測試電流:1mA,低電阻測量范圍:0-2.5kΩ,最高分辨率:0.1mΩ,測試精度:0.1%。高電阻測量范圍:0-25MΩ,最高分辨率:1Ω。工作溫度范圍:-30 _ +55 ℃。該系列具有:低電阻測量、高電阻測量、溫度測量、低電壓測量、充電控制、合格范圍聲光提示、定時關機、可選RS232通訊模塊等多項功能。
DZC-8R火工品電阻測量?jī)x與DZC-8M的差異是:其高電阻量程是模擬MF35或500型機械萬用表的Rx1K電阻量程,測量范圍:0-2.5MΩ,最高分辨率:0.1kΩ。對含非線性元器件對象的電阻測量,本儀器能夠保證和機械萬用表測量結果一致。
DZC-9系列:寬溫、多通道、多功能、寬量程、高精度、(超)高分辨率、自校準
DZC-9系列分為儀器和模塊2大類。測試電流:1mA/5mA,低電阻測量范圍:0-2.5kΩ/0-250Ω,最高分辨率:0.1mΩ/10μΩ,測試精度:0.1%。高電阻測量范圍:0-25MΩ,最高分辨率:1Ω。工作溫度范圍:-30 _ +55 ℃/-40 _ +55 ℃。
DZC-9M/DZC-9S火工品電阻測量?jī)x:是小型防震便攜式,可選內置8通道擴展模塊,實現9通道測量?蛇xRS232通訊模塊。測試電流:1mA/5mA,低電阻測量范圍:0-2.5kΩ/0-250Ω,最高分辨率:0.1mΩ/10μΩ,測試精度:0.1%。高電阻測量范圍:0-25MΩ,最高分辨率:1Ω。工作溫度范圍:-30 _ +55 ℃。使用充電電池組供電(帶通訊模塊的需要采用外部12V直流供電)。為滿足軍方國產化要求,DZC-9M有全國產化版本:DZC-9MC。
DZC-9ME/DZC-9SE模塊是DZC-9M/DZC-9S火工品電阻測量?jī)x的模塊化版本,工作溫度范圍:-40 _ +55 ℃,帶RS232通訊模塊。
DZC-9R/DZC-9T火工品電阻測量?jī)x與DZC-9M/DZC-9S的差異是:它們的高電阻量程是模擬MF35或500型機械萬用表的Rx1K電阻量程,測量范圍:0.1kΩ-2.5MΩ。對含非線性元器件對象的電阻測量,本儀器能夠保證和機械萬用表測量結果一致。
DZC-9RE/DZC-9TE模塊是DZC-9R/DZC-9T的模塊化版本,工作溫度范圍:-40 _ +55 ℃。
DZC-9D/DZC-9F火工品電阻測量?jī)x是DZC-9M/DZC-9R的簡化版,采用LED數碼管顯示,只有低電阻和高電阻自動測量功能,使用5個5號一次性電池供電或充電電池組供電,工作溫度范圍:-40 _ +55 ℃,定時關機、可選RS232通訊模塊。
DZC-9L/DZC-9J模塊是DZC-9D/DZC-9F的模塊化版本,只有低電阻和高電阻測量功能,自動量程和固定量程可通過串口自由選擇,使用外部直流電源或電池供電,可選RS232通訊模塊。
DZC-9MP/DZC-9MSN測量模塊是DZC-9M的模塊化版本。它們與通道選擇模塊/點位選擇模塊配套使用。DZC-9MP可以選配1-4個通道選擇模塊,每個模塊具有64個通道(二線制)或32個通道(四線制)。DZC-9MSN可以選配1-4個點位選擇模塊,每個模塊具有32個點位(四線制)。
DZC-9SP/DZC-9SSN模塊是DZC-9S的模塊化版本。它們與通道選擇模塊/點位選擇模塊配套使用。DZC-9SP可以選配1-4個通道選擇模塊,每個模塊具有64個通道(二線制)或32個通道(四線制)。DZC-9SSN可以選配1-4個點位選擇模塊,每個模塊具有32個點位(四線制)。
DZC-9RP/DZC-9RSN模塊是DZC-9R的模塊化版本。它們與通道選擇模塊/點位選擇模塊配套使用。DZC-9RP可以選配1-4個通道選擇模塊,每個模塊具有64個通道(二線制)或32個通道(四線制)。DZC-9RSN可以選配1-4個點位選擇模塊,每個模塊具有32個點位(四線制)。
DZC-9TP/DZC-9TSN模塊是DZC-9T的模塊化版本。它們與通道選擇模塊/點位選擇模塊配套使用。DZC-9TP可以選配1-4個通道選擇模塊,每個模塊具有64個通道(二線制)或32個通道(四線制)。DZC-9TSN可以選配1-4個點位選擇模塊,每個模塊具有32個點位(四線制)。 |
![]() |
